GB/T 29459.2-2012 在役承壓設備金屬材料小衝杆試驗機（jī）壓縮測（cè）試
發布（bù）日期：2019-06-26 點擊次數： 1248
GB/T 29459.2-2012 在役承壓設備金屬材料（liào）小衝杆試驗方（fāng）法 第2部分：室溫下拉伸性能（néng）的試驗方法將（jiāng）於2013年7月起實施，它規定了此類材料通過試驗機如何測定力（lì）學性能參數。
在役承壓設備金屬材（cái）料一般指（zhǐ）存在於火（huǒ）電、核（hé）電、石化、冶金行業的在役鍋爐、壓力容器、壓力管道領域所用的承（chéng）壓設備，材料長期在高溫下服役，或受到不同程度的損傷和性能退化，測試這些材料的狀況和預測（cè）壽命，對於這些行業非常重要。
傳統的試驗方法一（yī）般是（shì）破壞性地取樣，而小衝杆試驗所需的試樣十分（fèn）微小，近似於無損取樣。
除有特殊（shū）要求外，試驗應在10~35攝氏度（dù）的室溫下（xià）的實驗室中進行。
在役承壓設備金屬材（cái）料一般指（zhǐ）存在於火（huǒ）電、核（hé）電、石化、冶金行業的在役鍋爐、壓力容器、壓力管道領域所用的承（chéng）壓設備，材料長期在高溫下服役，或受到不同程度的損傷和性能退化，測試這些材料的狀況和預測（cè）壽命，對於這些行業非常重要。
傳統的試驗方法一（yī）般是（shì）破壞性地取樣，而小衝杆試驗所需的試樣十分（fèn）微小，近似於無損取樣。
除有特殊（shū）要求外，試驗應在10~35攝氏度（dù）的室溫下（xià）的實驗室中進行。

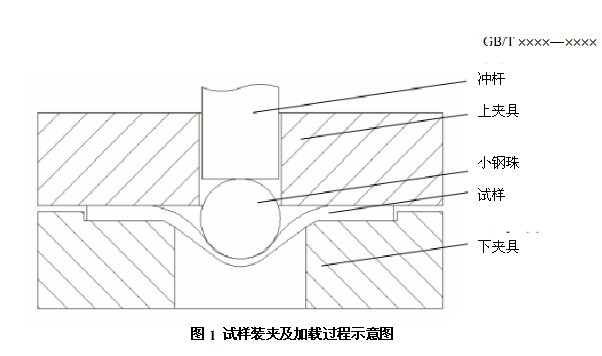

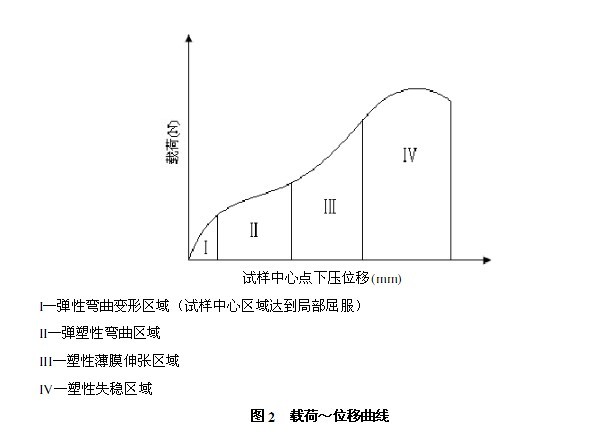

試驗加載（zǎi）過程：通過（guò）放置在試樣（yàng）上的鋼珠或衝杆的衝頭，對試樣的中心施加一個向下的載荷，試樣的變形隨（suí）著載荷的增大而逐（zhú）漸增大，直（zhí）至破裂，如圖1.記錄試（shì）樣薄片從變形到失效整個過程中的（de）加（jiā）載載荷和位（wèi）移數據（jù），生成圖（tú）2所示的載荷~位移曲線，通（tōng）過對此曲（qǔ）線的分析和經驗（yàn）關聯換算，就可以獲得材料的各項（xiàng）常規拉伸性能指標。

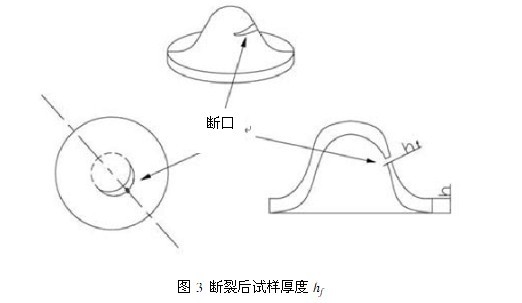

斷後試樣（yàng）的形（xíng）態如圖3.
根據載荷的大小，選擇相應力值範圍的試驗機來完成上述（shù）試驗。
