珠（zhū）海賽納（nà）塑料拉伸彎曲試（shì）驗機測試報告（gào）
試（shì）驗方案：拉伸試驗
計算標準：GB/T 228.1-2010
試驗日期（qī）：2019-03-13
試驗夾（jiá）具：扳把夾具
試驗設備：CMT4304
備注：珠（zhū）海賽納，從（cóng）事打（dǎ）印產業領域產品製造（zào）與（yǔ）技術服務的國際化集團型企業。主營業務涉及集成電路開發、3D打印技術研發與設備製造、激光打印（yìn）機、打印耗材研發、生產與銷售等。旗下上市公司納（nà）思達。

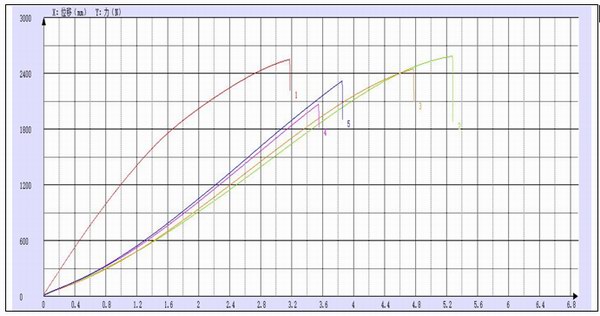

試驗數據與曲線：
試樣批號
寬度
厚度
最大力（Fbc)
抗拉（lā）強度（Rm）
斷後伸長率
單位
mm
mm
N
MPa
%
試樣1
DU0305-1
10.20
4
2550.10
62.50
5.30
試樣2
DU0305-1
10.20
4
2583.68
63.33
8.80
試樣3
DU0305-1
10.2
4
2446.71
59.97
7.96
試樣（yàng）4
DU0922-1
10.16
4
2068.23
50.89
5.92
試樣5
DU0922-1
10.10
4
2317.61
57.37
6.43
試驗方案：彎曲試驗
計算標準：GB/T 9341-2008
試驗日期：2019-03-13
試驗夾具：三點彎曲夾具
試驗設（shè）備：CMT4304

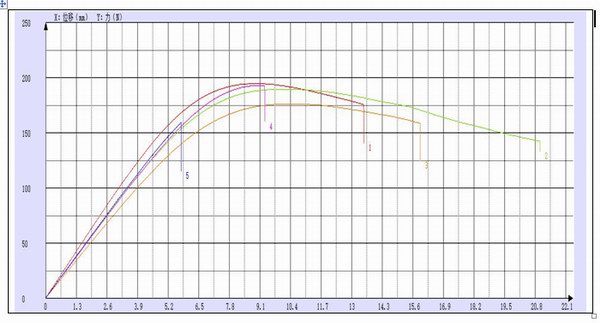

試驗數據與曲線：
|
|
試樣批號 |
寬度 |
厚（hòu）度 |
跨距 |
彎曲強度 |
彎曲模（mó）量 |
|
單位 |
|
mm |
mm |
mm |
MPa |
MPa |
|
試樣1 |
DU0305-1 |
10.20 |
4 |
64 |
114.48 |
3230.29 |
|
試樣2 |
DU0305-1 |
10.20 |
4 |
64 |
111.56 |
2882.65 |
|
試樣3 |
DU0305-1 |
10.20 |
4 |
64 |
103.70 |
2595.00 |
|
試樣4 |
DU0922-1 |
10.20 |
4 |
64 |
113.46 |
2835.88 |
|
試樣5 |
DU0922-1 |
10.20 |
4 |
64 |
93.72 |
2941.76 |
試驗現場照片：
