湖南工大特種薄膜拉伸試驗（yàn）方法
發布日期：2019-07-15 點擊次數： 2073
試（shì）驗方案：特種薄膜（mó）拉伸試（shì）驗方法
計算標準：GB/T 1040.3-2006
試驗日期：2018-01-22
試驗設備：茄子视频泰捷CMT2000單柱式拉力試驗機（jī）
送檢單位：湖南工（gōng）業大學
試驗速度（dù）：5 mm/min
引伸計標距：25 mm
原始標距：25 mm
備注：湖南工業大學，位於（yú）湖南省株（zhū）洲市，是中國第（dì）一個被國際包裝（zhuāng）協（xié）會（IAPRI）接納的會員單位、中（zhōng）國包裝聯合會包裝教育委員會的主任（rèn）單位、中國包裝聯合會副會長單位和（hé）中國包裝技（jì）術培訓中心。在國內包裝材料與技術領域屬於權威院校。
試驗數據：
寬（kuān）度 厚度 最大力 抗拉強度 彈性模量（liàng） 斷裂伸長率
單位 mm mm N MPa MPa %
試樣1 15 0.028 92.95 221.30 2378.03 41.58
試樣2 15 0.028 92.47 220.18 2146.92 45.32
試樣3 15 0.028 94.25 224.41 2414.59 42.43
最大值 -- -- 94.25 224.41 2414.59 45.32
最小值 -- -- 92.47 220.18 2146.92 41.58
平均值 -- -- 93.22 221.96 2313.18 43.11

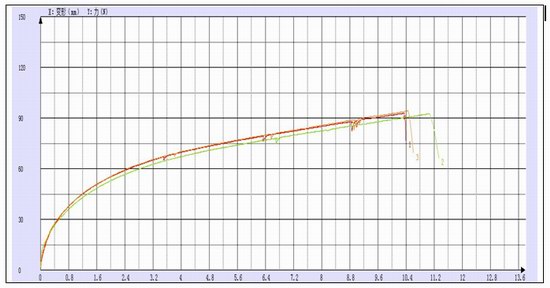

試（shì）驗曲線：

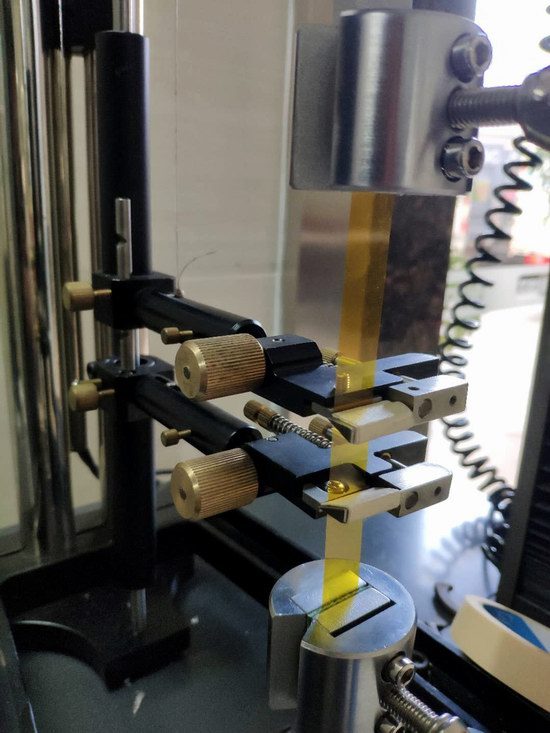

試（shì）驗現場圖：
