合金部件（jiàn）閥體下控製臂拉伸試驗報告
發布日期：2019-07-24 點擊次數： 3801
試（shì）驗方案：拉伸試驗方法-棒（bàng）材
計算標準：GB/T 228.1-2010
所（suǒ）檢（jiǎn）試樣：閥（fá）體、下控製臂（分別出報告）
試驗日期：2018-11-01
試驗速（sù）度：2 mm/min
平行長度：36 mm
引伸計標距：25 mm
原始標距：25 mm
斷後標距：28.8 mm
試驗步驟詳細說明（míng）：
1.做試驗，出報（bào）告
2.求以下參數：抗拉強（qiáng）度（Rm），屈服強度（Rp0.2）,斷後伸長率，屈強比，彈性模量
3.試樣分2種（閥體、下控製（zhì）臂），試樣帶注明了，分別（bié）做試驗出報告（gào），報告注明試（shì）樣名稱。
4.要求用引伸計。
備注：
該客戶為大型央企，研究範圍主要包括精密成形新產品的開發以及相應的新材料、新工藝、新裝備中試。已建（jiàn）成自主研發的自動化輕合金精（jīng）密成形中試生產線、纖維增強熱固與熱塑性（xìng）在線模壓中試生產線，產品主要聚焦在節能（néng）與新能（néng）源汽車、高速鐵路、航天航空等領域具有迫切需求的輕（qīng）量化（huà）精密輕合金鍛（duàn）件、纖維增（zēng）強複合材料零件（jiàn）等。

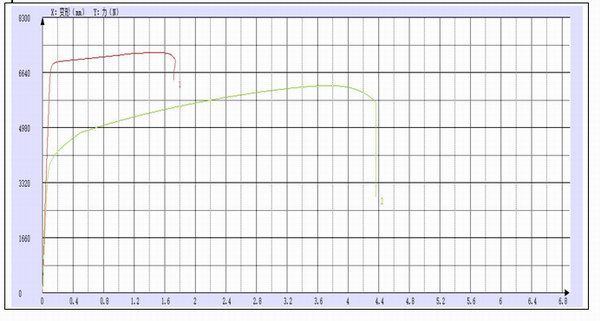

樣品名稱（chēng） 直（zhí）徑 抗拉強（qiáng）度（Rm） 屈服強（qiáng）度Rp0.2 斷後伸長率 屈強比 彈性模量
單位 mm MPa MPa % % MPa
試樣1 下控製臂 5.0 368.56 325.57 15.20 88.33 91311.93
試樣2 閥體 5.0 318.07 205.03 10.40 64.46 54827.30
最大值 -- -- 368.56 325.57 15.20 88.33 91311.93
最小值 -- -- 318.07 205.03 10.40 64.46 54827.30
平均值 -- -- 343.32 265.30 12.80 76.40 73069.62
